Quexsilberoxid-Batterien-Ersatz

Auswahl:    [Allgemeines]   [PX27]   [PX23]   [PX640]   [PX164]  [PX14]   [PX1]

Allgemeines: Das HgO-Problem

HgO(Quecksilber-Oxid / Mercury)-Knopfzellen enthalten giftige Inhaltsstoffe in hohem prozentualen Anteil (ca. 30% Quecksilber) und werden deshalb aus Umweltschutzgründen kaum noch verwendet. Die (europäischen und amerikanischen) Hersteller haben bis Ende 98 die Produktion eingestellt. Es sind nur noch Restmengen im Handel zu erhalten.
In fast allen Fällen ist eine dimensionsgleiche Silberoxid- , Alkali- oder Zink-Luft-Zelle verfügbar.
Die Ersatz-Zellen haben eine höhere Spannung 1,55V bzw. 1,5 V (Zink-Luft 1,4 V) anstatt 1,35 V. Dies kann zu Fehlfunktionen, schnellererm Verbrauch oder eher selten zu einer Zerstörung des Gerätes führen.
Bei reinen Digital-Schaltungen z.B. Digital-Wecker wird es die wenigsten  Probleme geben, denn CMOS-Schaltungen haben eine weiten Versorgungsspannungsbereich. Einfache Analogschaltungen wie z.B. Belichtungsmesser haben Probleme mit der höheren Spannung und der nicht so guten Spannungskonstanz (ein besonderes Feature der HgO-Technik).
Ideal wäre natürlich eine Stellungnahme des Herstellers oder von jemandem der das Innerleben des jeweiligen Gerätes gut kennnt.
Mein Tip:  Bei Billiggeräten versuchsweise eine Ersatz-Zelle verwenden aber in jedem Fall die Funktion überprüfen. Bei hochwertigen, teuren Geräten am besten den Hersteller befragen.

Tabelle gängiger Ersatzmöglichkeiten
HgO Ersatz AgO Ersatz Alkali Ersatz Zink-Luft
V 625 PX, PX625 - V625U MBR625 (Weincell)
343, MR42 344, SR42 - -
V675 PX, 313, MR44 357, SR44 AG 13  V13GA
ZL675D  oder MBR675 (Weincell)
354, MR43 301, SR43 AG12, V12GA -
V400PX,PX400,387   Kunstoffring aufbewahren!!  386  MBR400 (Weincell)

PX27-Ersatz     ^=nach oben

Vorgehensweise:

  1. Falls die PX27 unmittelbar zur Messung verwendet wird z.B. in Kameras / Belichtungsmessern -> Minox-Adapter
  2. Prüfen ob das Gerät auch mit einer höheren Spannung  (6 V anstatt 5,6 V) funktioniert
  3. Folgende 6V Batterien stehen zur Auswahl : L1016, 2*CR1/3, 4LR43= 4malAG12
  4. Man könnte auch 4 mal SR43=386=SG12  (6,2V)

PX27 Ersatz

Die 4*AG12- oder 4*SG12-Lösung sollte mit einem dünnwandigen Kunstoffrohr (kein Klebefilm) ausgeführt werden.
Da es dieses Kunstoffrohr nicht von der Stange gibt, forme ich ein käufliches um, sodass man auf eine Innendurchmesser von ca. 12 mm kommt.  Bezug / Bestellung   Kunstoffrohr nicht geeignet für Rollei 35SE  Selbstbausäulen

Technische Daten:

Typ Höhe/mm Durchmesser/mm Spannung Kapazität Mein Angebot
2*CR1/3 21,6 11,6 + Hülse 6,0 V 170 mAh PCR1-3D
PA27 ca. 19 ca. 12 6,0 V ca. 100 mAh ?? pa27_infos.html    PA27-S(1)    ..-D(2)
PX27 18,5 11,6 5,6 V 145 mAh     -----
4*AG12 16,8 11,6 + Hülse 6,0 V  80 mAh AG12Q  AG12T
4*SG12 16,8 11,6 + Hülse 6,2 V 105 mAh R386D  (2 Stk.)
L1016 16,0 10,3 6,0 V  50 mAh L1016S  L1016D   zu klein-oder?

Am besten passt eine Säule aus 3*AG13 und 1*AG12 >>  Selbstbausäulen

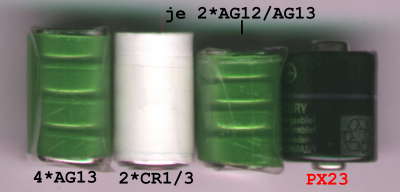

PX23-Ersatz      ^

Technische Daten:

Typ Höhe/mm Durchmesser/mm Spannung Kapazität Mein Angebot
2*CR1/3 21,6 11,6 + Hülse 6,0 V 170 mAh PCR1-3D
PX23 20,2 15,1 5,6 V 100 mAh     ----
4*AG13 22,4 11,6 + Hülse 6,0 V 125 mAh AG13Q  AG13T
je 2*AG12/13 19,6 11,6 + Hülse 6,2 V  80 mAh AG12Q  AG12T

War mal im Shop   Alkali PX23  wird nun ersetzt durch die Unicell PA27  (gleiche Höhe pa27_infos.html)

PX640-Ersatz    ^

Adapterlösung:  px640_a.html
Alkali-Ersatz:  PA640   (z.Z. nicht lieferbar)

PX164   ^

Intern besteht die PX164 / TR164 aus 4*PX640
Technische Daten: Spannung 5,4 Volt  Länge: 45,6 mm   Durchmesser: 15,9 mm  Kapazität:  ---  mAh
Vergleichstypen der PX164: PX32, E164, TR164, 4NR52, 1404M. HM-4N, V164PX, PX32A, PX32B
Ersatz: 4*PA640   (z.Z. nicht lieferbar)
Adapterlösung:   Hier: px164_a.html

PX14-Ersatz    ^

Intern besteht die PX14 aus 2*PX625

Alkali-Ersatz wäre 2*V625U  Hier bestellen: PA625-D   3,0 V  anstatt 2,7 V !
2 * MRB625 wären auch denkbar (teuer !) oder 2 Hörgerätebatterien vom Typ 675  im dicken Papprohr

PX1-Ersatz    ^

Adapter fur alle AG13-ähnlichen Knopfzellen auf Anfrage

Alkali-Ersatz wäre PA1=PC1A=LR50  Hier bestellen: PA1-S  oder PA1-D  1,5 Volt anstatt  1,35 V
